铁路线路防护栅栏用于高速铁路桥梁墩高3米及以上旱桥地段的铁路封闭。铁路工程建设通用参考图、桥下防护栅栏-通线-2011-8001或2012-8002防护栅栏技术规格要求。
1、铁路桥下防护栅栏主要组成：钢筋混凝土立柱、金属网片及连接部件组成，防护高度1.8m。
2、防护栅栏立桩：立柱采用C30钢筋混凝土预制，截面尺寸120mm*120mm，高度2.5m。预制立时预留四个￠12mm圆孔，安装时通过螺杆固定两侧连接板。

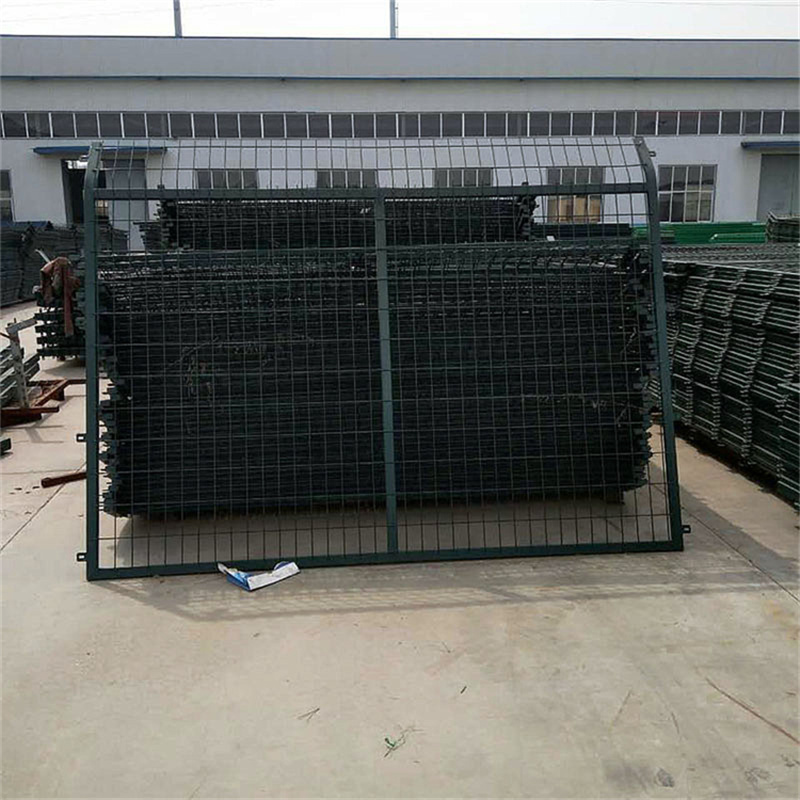

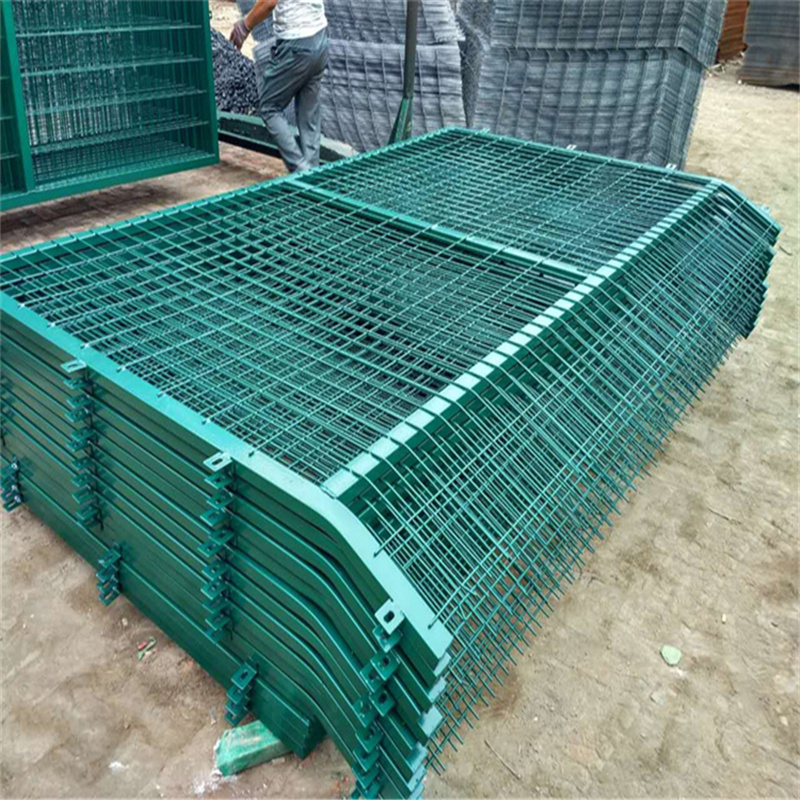

3、防护栅栏的金属网片：金属网片采用Q235矩管边框，规格30mm*50mm，矩管厚度2.0mm；内部网丝采用HPB300 ￠4.0mm高线冷拔钢丝，规格75mm*150mm。
4、防护栅栏连接板与螺栓：立柱连接板、网片连接板采用90°折角Q235钢板，厚度4.0mm，根据不同使用位置分A、B两种形式。连接板与螺栓均采用Q235钢，并镀锌处理，镀锌量270g/m2。连接板的精度要求：长度误差≤1.0mm，宽度误差≤0.5mm，厚度误差≤0.5mm，孔眼位置偏差≤1.0mm。螺栓均采用防盗设计，由螺杆、螺帽、防盗垫圈组成，安装及拆卸需有专门工具，根据不同连接点的厚度，选用图集中不同尺寸的防盗螺栓，螺帽拧紧固定后螺栓头部采用焊机现场点焊固定，防止螺帽松动。
