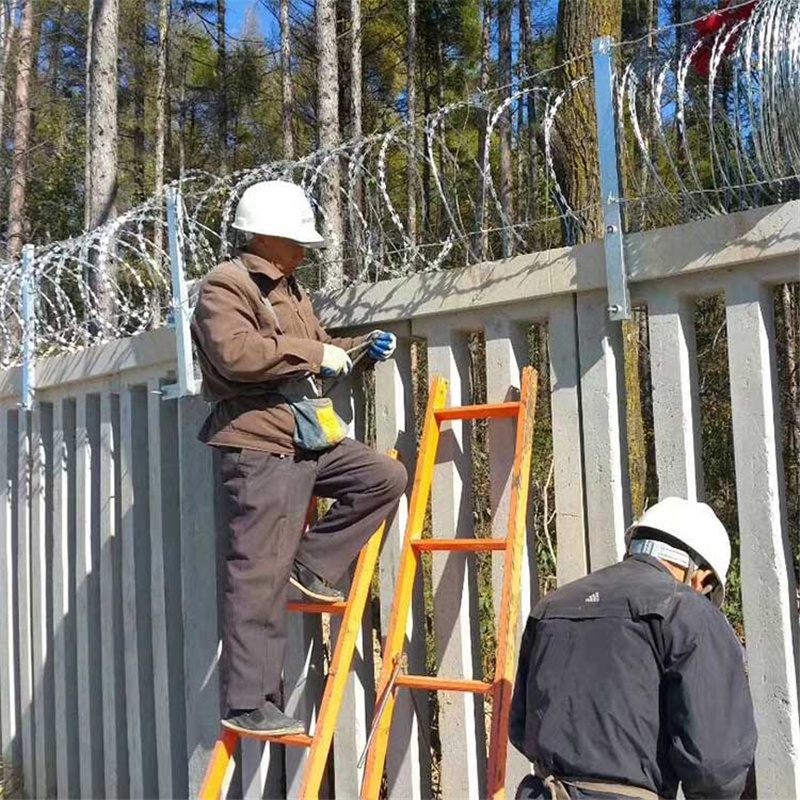

根据2012年【铁路线路防护栅栏】【通线(2012)8001】通用参考图，铁路栅栏一改往日焊接钢丝网栅栏、刺丝网栅栏等产品，改为防御性更强、寿命更长的、钢筋混凝土栅栏加高0.5米刺丝滚笼的防护栅栏。刺丝滚笼由刀片刺绳、纵向拉筋、支架、支架抱箍、钢丝等组成。防护栅栏刺丝滚笼主要技术性能和规格：
1、 刺丝滚笼采用刀片刺绳绕圈后相邻两圈每隔120度用刺丝连接卡固定，张开后形成蛇腹网状，闭合后刀片刺绳卷径为50cm，张开后每交叉圈安装间距20cm，直径不小于45cm。
2、刀片刺绳由冲切钢板采用机械轧在钢丝上成型，刀刺宽度22mm，刀刃垂直间距15mm，刀刺纵向间距34mm，芯丝直径为2.5mm。刀片厚度0.5mm的Q195钢板网冲切制作。芯丝由HPB3006.5mm高线钢丝冷拔加工。
3、刺丝滚笼由刺丝连接卡扣与固定在支架上的纵向拉筋相连接。纵向拉筋与支架的连接采用2.5mm的冷拔镀锌钢丝绕2圈后拧紧固定。支架设置在跨度3m防护栅栏的立柱和跨中位置，其中跨度进设置与立柱上部，支架与防护栅栏采用支架抱箍连接，对于已经安装金属网片的防护栅栏。刺丝滚笼直接采用2.5mm的冷拔镀锌钢丝或刺丝连接卡扣固定于金属网横片和金属丝上。
4、刺丝滚笼的下缘距离钢筋混凝土防护栅栏上缘的垂直距离为0.05m.
5、刺丝滚笼、纵向拉筋、冷拔钢丝、支架抱箍、支架、螺母、垫圈等均需采用热镀锌处理，镀锌量为270g/cm2。
6、所有支架抱箍螺栓均采用防盗设计，由抱箍、防盗螺母、防盗垫圈组成，安装及拆卸需使用专用工具。
7、抱箍原材按GB1491.1-2008标准执行，立柱30×50×2.0mm矩管按GB/T3094-2000标准执行。
8、刺丝镀锌前直径误差≤0.05mm，内丝镀锌前直径误差≤0.O5mm，刀片宽度、长度、刀片间距误差≤1.0mm。
9、刺丝滚笼外观不得有裂纹、折叠及明显擦痕。
