1.图中所注围墙坐标均为其中心线坐标，所注尺寸为围墙中心线尺寸。
2.图中所示尺寸单位为mm

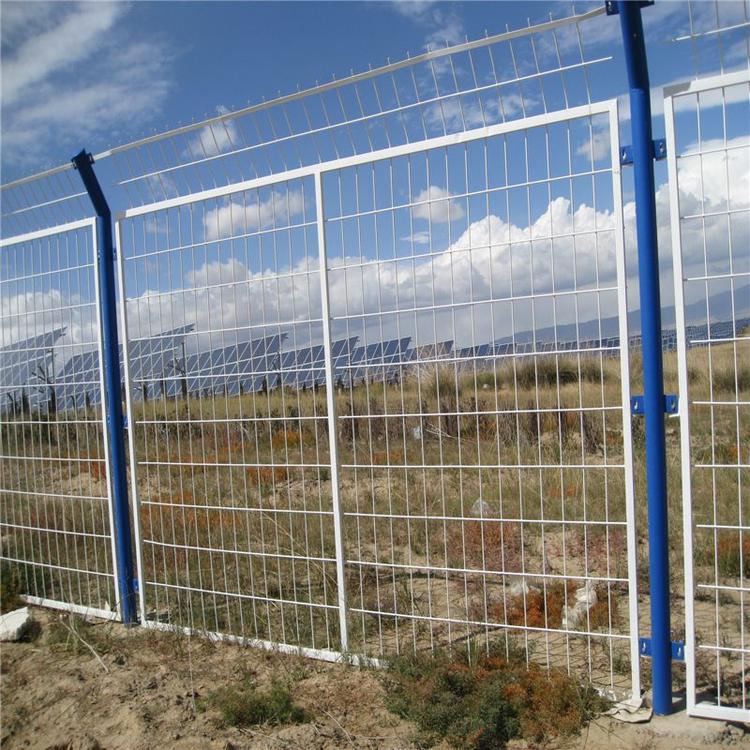

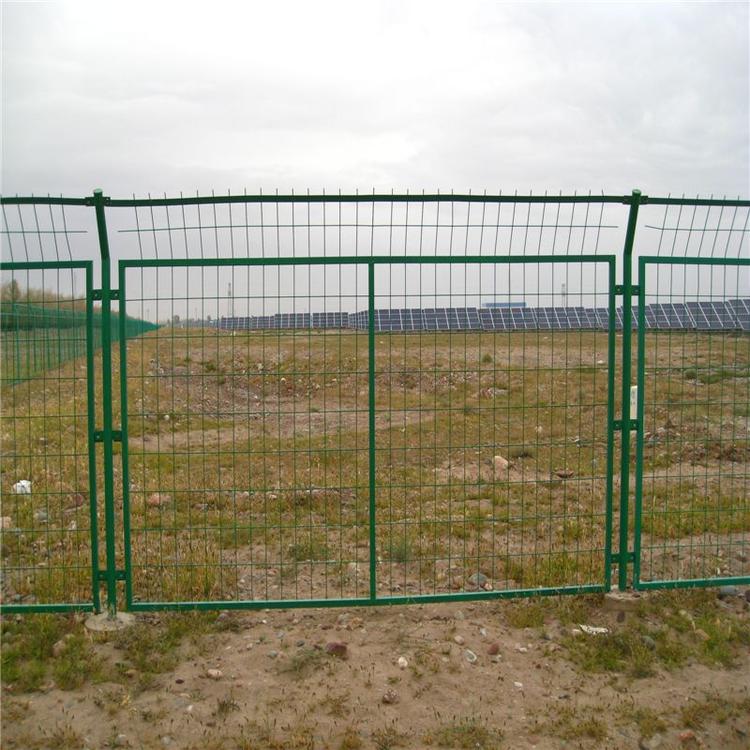

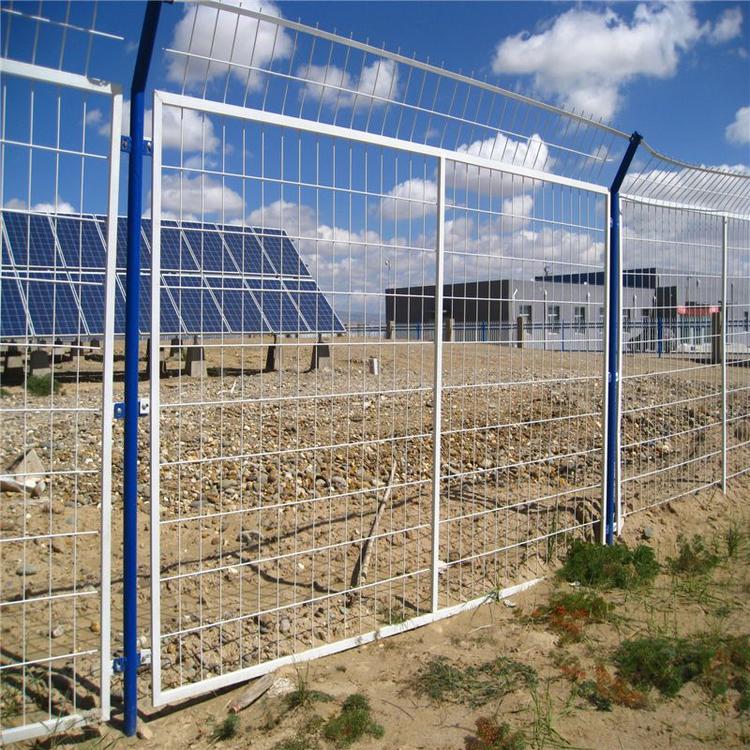

3.厂区围墙为浸塑铁丝网围墙，高度为1800mm，各段位置及长度如图所示；
4.铁丝围网下端与地面的空隙须小于等于100mm。
5.围网网格尺寸170*85，铁丝直径浸塑4mm，钢管直径50mm，壁厚不小于2mm。外倾防攀爬角度30度。
6.若地面高差较超过50cm或有沟渠可先对土地进行平整，坡度平缓厚按施工，方案图二进行施工，坡底填土处理，地面情况复杂地区可根据实际情况进行调整。
7.围墙样式仅供参考，最终以实际订货为准，围栅的施工安装应在厂家技术人员的指导下安装。
厂区大门位置待进场道路确定后再进行施工，并与大门侧墙垛完全相接。
