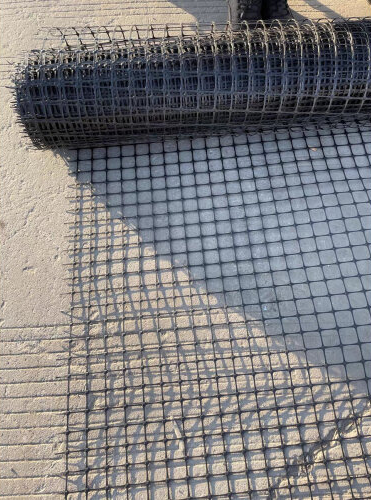

土工格栅的施工规范 1. 铺设准备工作: 1.1 地基处理:首先对下层进行整平、碾压,要求平整度不大于1 5㎜,压实度达到设计要求,表面严禁有碎石、块石等坚硬凸 出物。 1.2 铺设环境:室外气温5℃以上,风力4级以下,无雨、雪。(环 境或特殊要求除外) 2. 铺设及搭接方法: 2.1在平整好的下承层上按设计宽度铺设土工格栅,摊铺时应拉 直、平顺,紧贴下承层,不得出现扭曲、褶皱、重叠,搭接 处用U形钉或联接件固定. 2.2土工格栅在铺设时,将筋材主强度高的方向垂直路堤轴线方 向,每幅叠合长度(纵向)不小于15㎝,并用U形钉或联接 件固定,间距1.0m,横向搭接长度30~90㎝,搭接位置用U 形钉或尼龙绳固定。 3. 铺设搭接后的质量检测: 3.1土工格栅铺设完成后首先进行自检,其质量要求见下表: 4.回填: 4.1土工格栅材料摊铺到位后应及时填筑填料,以免其受到阳光过 长时间的直接曝晒,一般情况下,间隔时间不超过48H。 4.2填料要求:在距土工格栅层8㎝以内的路堤填石路堤料其最大 料径不得大于6㎝,土工格栅第一层填土摊铺应采用轻型推 土机或前置式装载机,沿路堤的轴线方向行驶进行压实,填 筑压实厚度大于60㎝。
一、施工测量和放样
根据原始导线点及加密导线点,用全站仪恢复K18+ ~K18+路段的路线中桩,并放出路基用地边桩和路堤坡脚,复核路基横断面原地表高程,如与设计图纸提供的数据有太大出入,及时报监理工程师复测,并由监理工程师认可。
二、清表
清除路基范围内杂草、树木等有害于路堤稳定的杂物,对于地表积水或水塘地段,先将水抽干,清除淤泥,并用合格土方进行回填,并进行压实。
三、原地表压实
四、平整场地,对原地表用冲击压路机进行压实,具体压实方案根据路基冲击碾压施工方案执行。
四、土工格栅的铺设
(一)、土工格栅工作机理:土工格栅的抗拉强度大,可增加路堤的稳定性;格栅网眼的存在制约了土的横向移动,形成了良好的嵌锁作用,使土体具有较好的整体抗剪能力;土工格栅有一定的刚度使上面的负荷得到扩散,提高了地基的承载力。
土工格栅的要求:土工格栅采用双向拉伸(GSL)土工格栅,每延米纵向极限抗拉强度不小于25KN/m,横向极限抗拉强度不小于
35KN/m,延伸率不大于13%;土工格栅网孔尺寸为30mm×40mm,肋条截面为矩形。
