铁路护栏网主要组成:

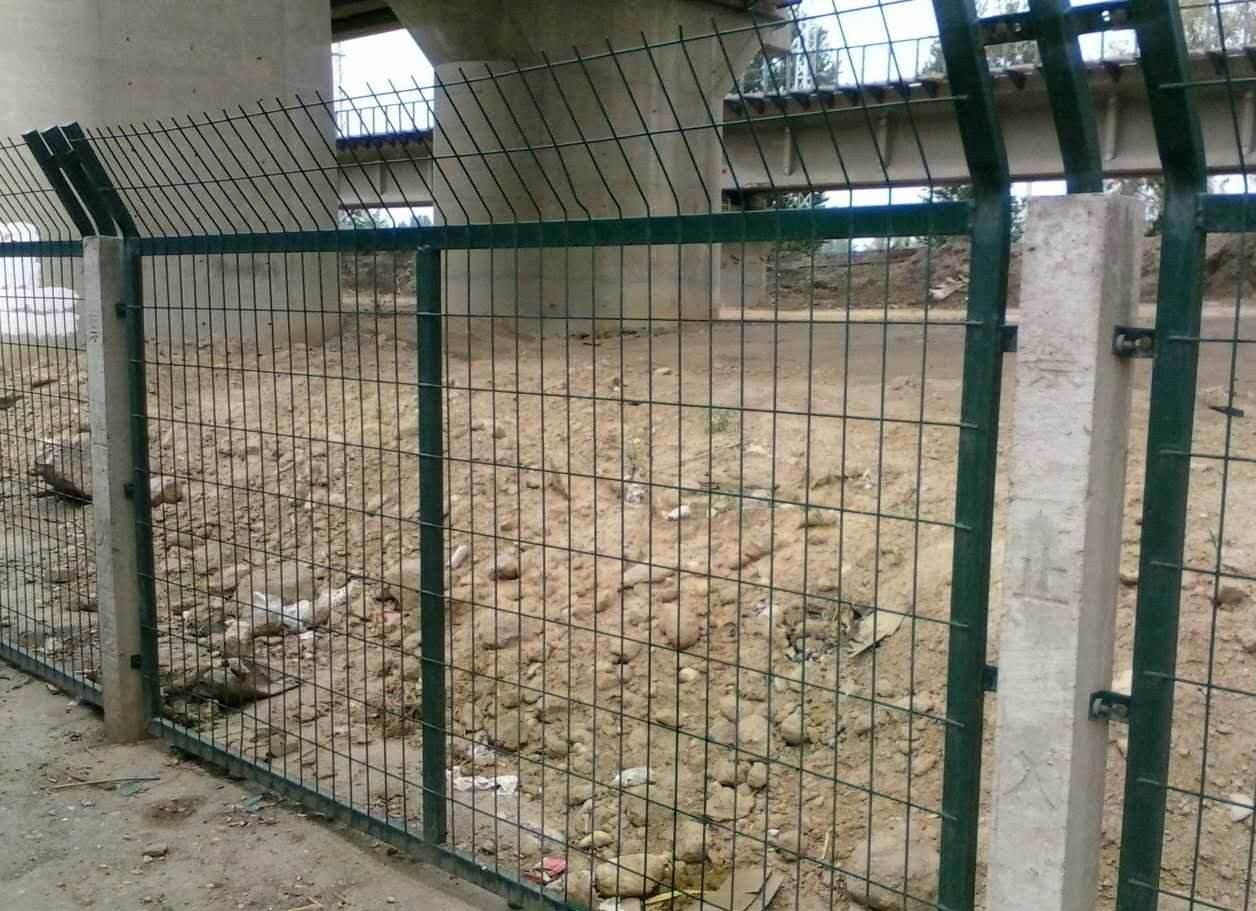

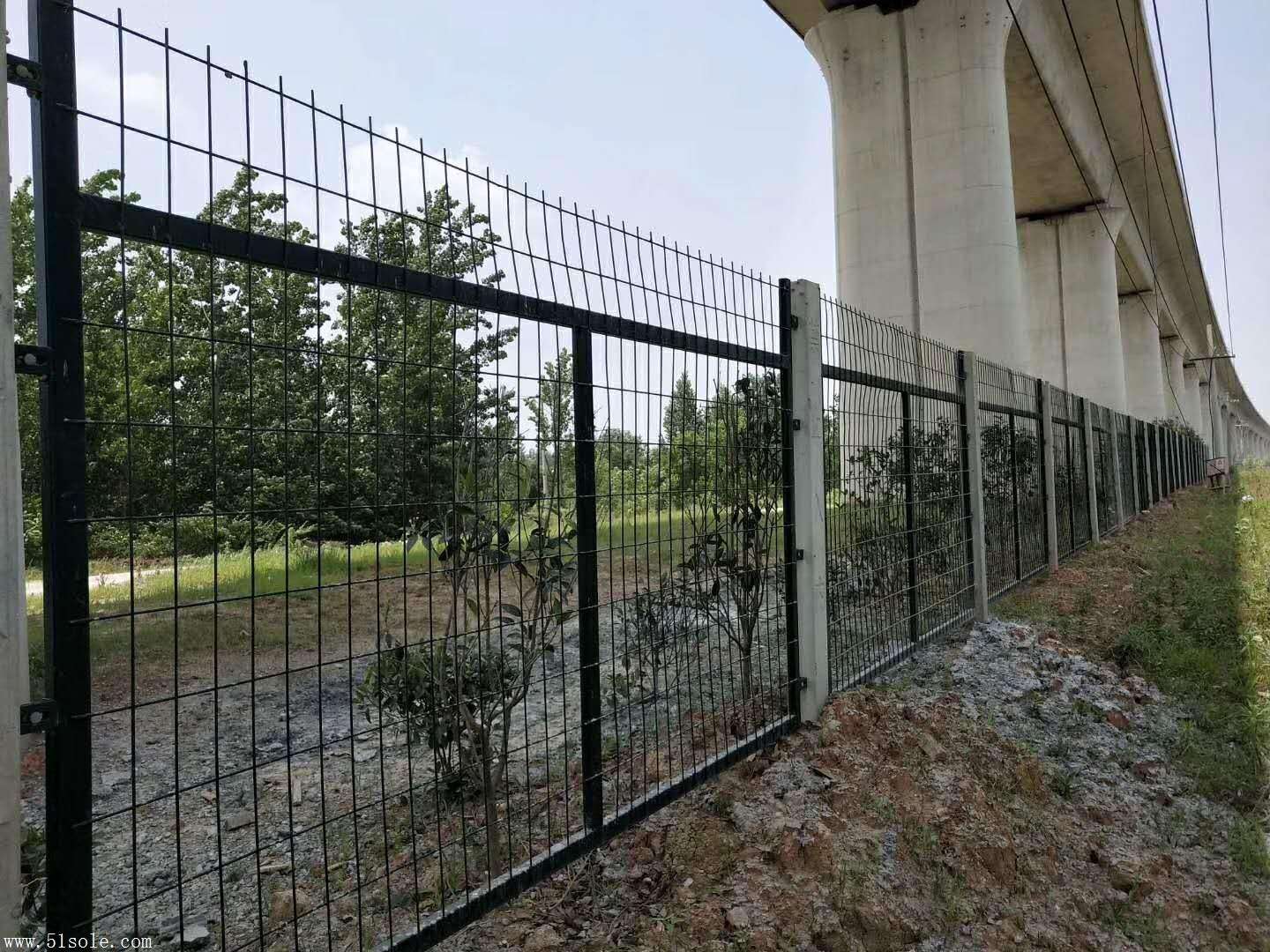

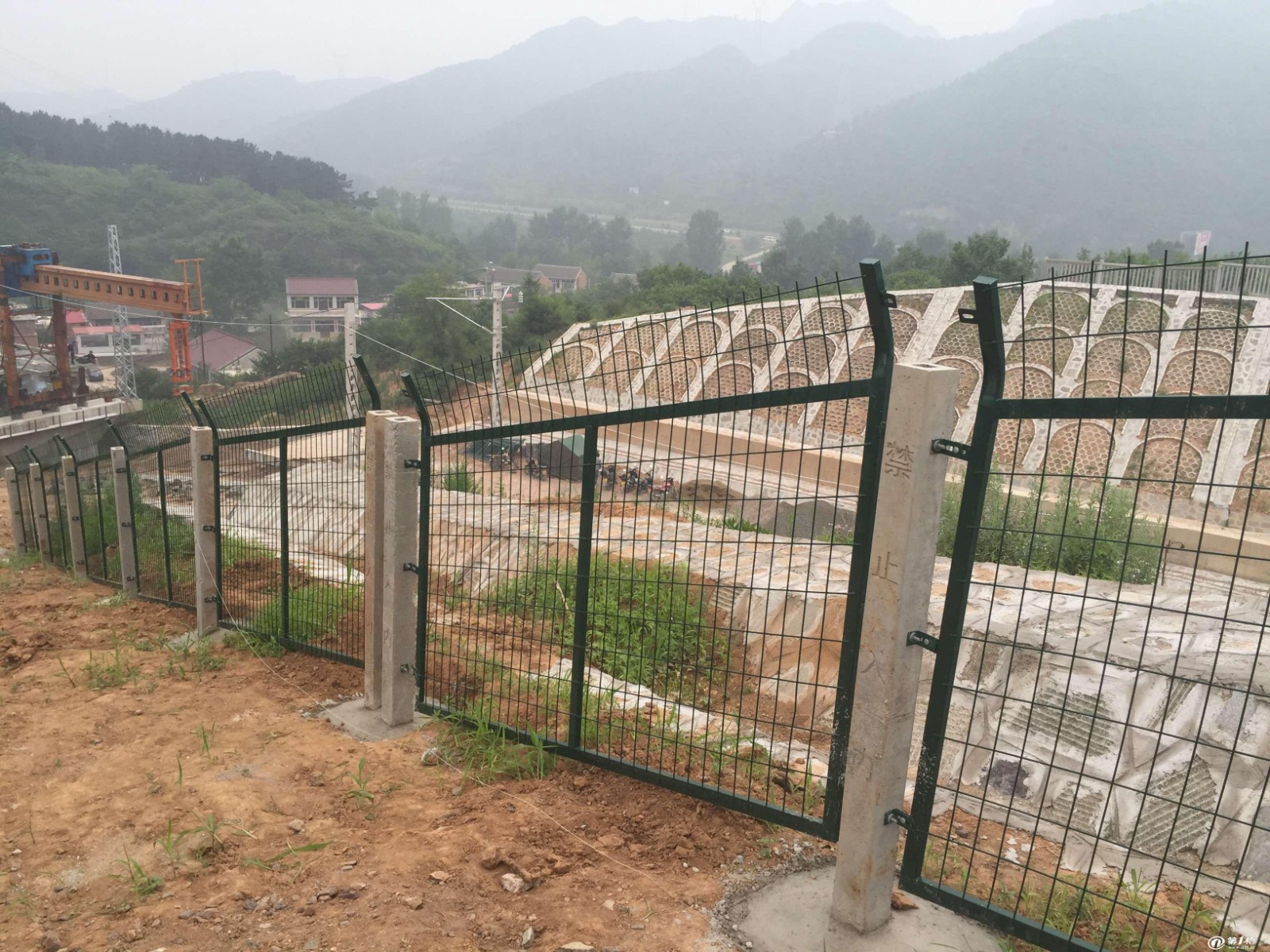

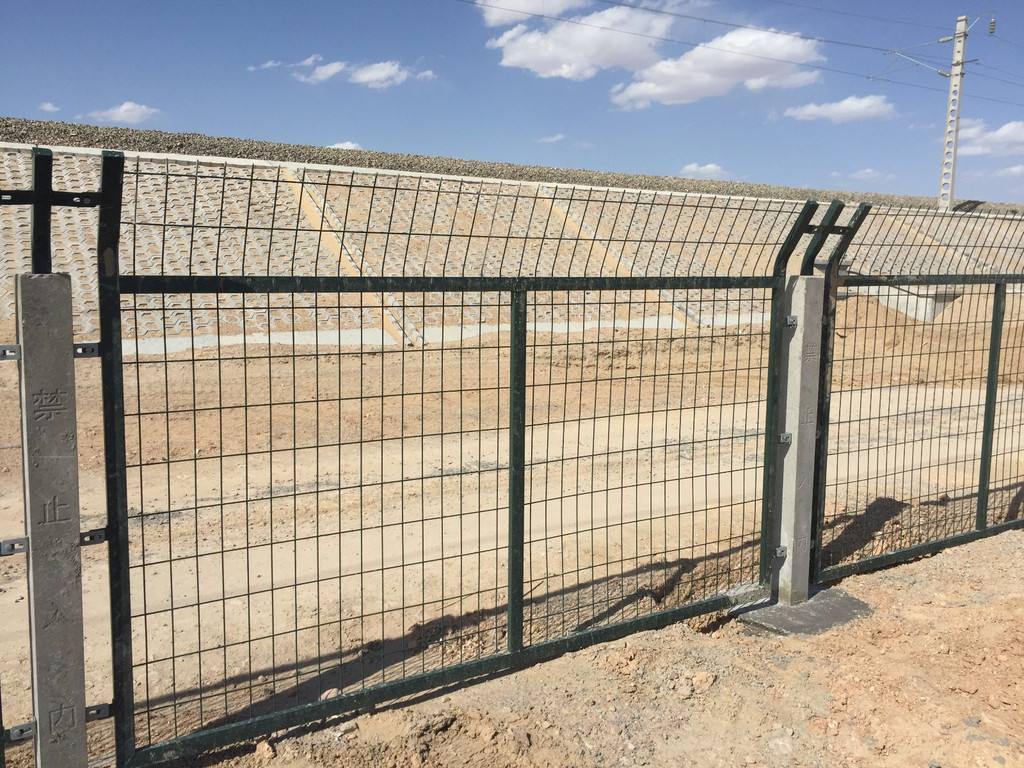

钢筋混凝土立柱金属网片防护栅栏由：钢筋混凝土立柱、金属网片及连接部件组成，防护高度1.8m。
2、立桩：
立柱采用C30钢筋混凝土预制，截面尺寸120mm*120mm，高度2.5m。预制立时预留四个￠12mm圆孔，安装时通过螺杆固定两侧连接板。
3、金属网片：
金属网片采用Q235矩管边框，规格30mm*50mm，矩管厚度2.0mm；内部网丝采用HPB300 ￠4.0mm高线冷拔钢丝，规格75mm*150mm。
4、连接板与螺栓：
立柱连接板、网片连接板采用90°折角Q235钢板，厚度4.0mm，根据不使用位置分A、B两种形式。连接板与螺栓均采用Q235钢，并镀锌处理，镀锌量270g/m2。
连接板的精度要求：长度误差≤1.0mm，宽度误差≤0.5mm，厚度误差≤0.5mm，孔眼位置偏差≤1.0mm。
5、防腐处理：
金属网片及栅栏门的网片成形后应整体镀锌并进行热浸塑（或喷塑）处理，镀锌量270g/m2，浸塑厚度0.8mm～1.2mm，颜色选用墨绿色。涂层应均匀，颜色一致，表面光滑，无流柱，滴瘤、粉泡、漏铁等缺陷。
网片制造精度要求：长度误差≤2.5mm，高度误差≤3.0mm。
网片平整度要求：凸起或凹进值≤5.0mm。
冷拔钢丝镀锌前直径误差≤0.06mm。焊接网孔误差≤3.0mm。
焊接网片连接板时，连接板焊接位置应严格控制在设计位置，其位置误差≤1.5mm。
矩管边框与连接板、网片钢丝与钢板、网片钢丝与矩管边框的焊接宜采用电阻焊、如用钎焊，应选用合适的焊条，使其变形小。焊接后应清理焊渣。对焊接产生的变形，应进行平整处理。为网片自身有足够的强度，网片焊接点的强度应大于1KN，焊接点脱落数小于4%。
6、栅栏门：
栅栏门根据工务、电务等设备检查和维修施工作业的需要设置。
钢筋混凝土立柱金属网片防护栅栏可采用单开门或双开门两种形式。单开宽度1.5m，双开宽度3m，其网片形式与防护栅栏保持一致，并通过销铀、销铀套与立柱连接。
7、连接配件：
所有螺栓均采用防盗设计，由螺杆、螺帽、防盗垫圈组成，安装及拆卸需有专门工具，根据不连接点的厚度，选用图集中不尺寸的防盗螺栓，螺帽拧紧固定后螺栓头部采用焊机现场点焊固定，防止螺帽松动。
